小型機房動環監控系統解決方案
隨著企業信息化的普及，無論規模大小的企業都建立了獨立的計算機機房，計算機機房的面積從幾平米到幾十平方米都有，面積隨行它可承擔各種辦公系統、管理系統及業務數據等軟件系統的硬件設備支撐，同時也是管理企業的配電系統的重要場所，如果出現機房斷電、系統故障、人為操作不當都有可能造成各種業務的中斷，甚至導致關鍵數據的丟失，繼而影響企業的正常運轉。因此對機房設備進行實時的集中監控管理，及時發現存在的隱患，極其必要。
背景需求/ Solution background
隨著企業信息化的普及，無論規模大小的企業都建立了獨立的計算機機房，計算機機房的面積從幾平米到幾十平方米都有，面積隨行它可承擔各種辦公系統、管理系統及業務數據等軟件系統的硬件設備支撐，同時也是管理企業的配電系統的重要場所，如果出現機房斷電、系統故障、人為操作不當都有可能造成各種業務的中斷，甚至導致關鍵數據的丟失，繼而影響企業的正常運轉。因此對機房設備進行實時的集中監控管理，及時發現存在的隱患，極其必要。
方案目標/ Solution Objective
小型數據機房的典型特點是：面積比較小，機房的基礎設施設備數量相對少，類型均為機房輔助運行的核心設備，因此對其動環監控系統的實時性和準確性要求并不低；而通常情況下對于小型機房動環系統項目的預算是非常有限；綜合考慮以上兩個因素，縱橫通提出了專門針對小型數據機房的動力環境監控系統解決方案，通過網絡技術、通信技術、傳感技術等構成一套較完整的環境、動力、安防為一體的動環系統，主要解決以下問題：
- 動力問題
- 市電停電問題
- 電源不穩定問題
- 開關跳匝問題
- 環境問題
- 區域漏水問題
- 環境溫濕度問題
- 空調異常問題
- 安防問題
- 人員出入問題
- 視頻監控問題
- 消防異常問題
方案設計/ Solution design
縱橫通中小型機房監控解決方案秉承“簡單適用、穩定可靠”的設計原則，充分考慮到預算不充裕的前提下實現一套精干的機房動力環境監控系統所需的設計要素，系統采用簡潔的扁平架構，前端設備包括：機房中的所有智能輔助設備(如：空調、配電柜等)、智能傳感器(溫濕度傳感器、煙霧探測器、紅外探測器等)，數據采集及監控告警后端使用高穩定性、低功耗的縱橫通一體化數據采集告警主機，一臺主機同時擁有：數據采集、軟件平臺展現、系統告警及手機電話告警通知的功能，其系統拓?fù)鋱D如下：
主要功能/ Solution Functions
| 監控類別 | 序號 | 功能模塊 | 實現功能 |
| 動力監控 | |||
| 市電及配電 | 1 | 市電監測 | 監測輸入市電的電壓、電流、頻率、功率、功率因數等電能參數 |
| 2 | 配電開關監測 | 監測配電開關的通、斷狀態 | |
| 3 | UPS監測（可選） | 監測UPS的輸入\輸出電壓、電流、功率等UPS運行參數以及UPS的運行及故障狀態 | |
| 環境監控 | |||
| 機房環境 | 1 | 溫濕度監測 | 監測機房內的環境溫度、環境濕度 |
| 2 | 漏水監測 | 監測機房中指定點位的漏水情況（如：空調下方，對外通風口等） | |
| 3 | 空調監控 | 監測空調的運行狀態、工作模式、故障狀態，同時支持遠程控制空調開關運行，設定溫度等 | |
| 安防監控 | |||
| 機房安防 | 1 | 消防監測 | 監測機房中煙霧濃度情況 |
| 2 | 入侵監測 | 監測機房中人員出入 | |
| 3 | 視頻監測（可選） | 參看機房內的視頻實景信息 | |
方案特點/Solution Features
...
高性能Linux嵌入式架構、穩定、可靠
...
內置完整WEB監控功能，C/S及B/S同時支持，無需服務器
...
模塊化設計、涵蓋機房中的動力、環境、安防的全范圍監控
...
支持短信、電話、郵件、聲光、現場語音等多種報警支持
...
獨立組網，既能獨立運行也可組網監控，支持?jǐn)嗑W(wǎng)工作
...
統一的RJ45接口，安裝便捷簡單，即插即用
...
兼容性好，支持眾多廠家的智能設備
...
擴展性強，開放性接口，方便第三方系統集成
...
軟硬件高度一體化，支持個性化定制服務
...
。。。。。。
系統頁面/System UI

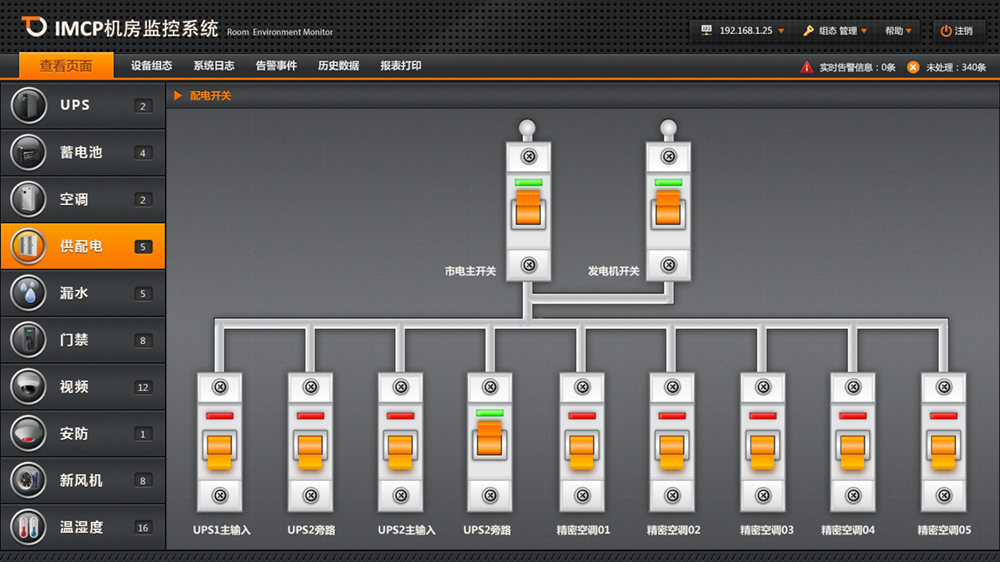

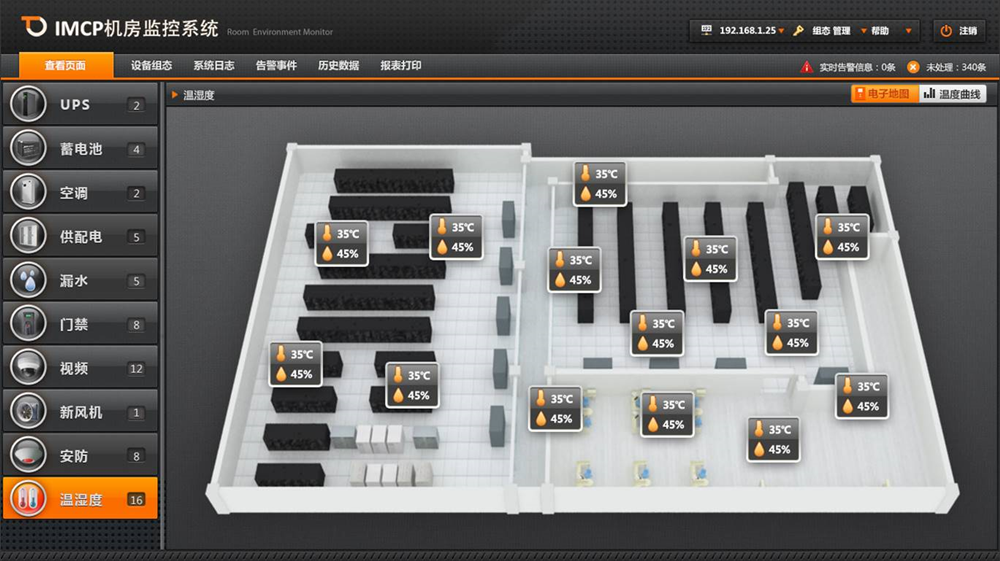

溫濕度監控頁面 配電開關監控頁面
市電監控頁面 空調監控頁面
